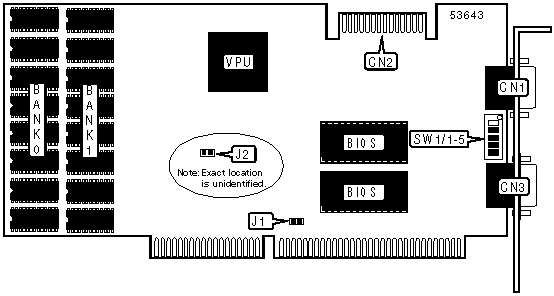

PRISM IMAGING SYSTEMS
PRISM ECLIPSE, PRISM ECLIPSE E
|
Card Type |
Video card |
|
Video Chip Set |
Prism Imaging Systems |
|
Maximum Video Memory |
256KB (Eclipse E) / 512KB (Eclipse) |
|
Video Types Supported |
Monochrome, CGA, EGA, VGA |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus |
8/16-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port |
CN1 |
9-pin digital video port |
CN3 |
|
Feature connector |
CN2 | ||
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
256KB |
(8) 32K x 8 |
None |
|
Note: Prism Eclipse E comes with one bank of DRAM totaling 256KB. Prism Eclipse comes with two banks totaling 512KB. | ||
|
POWER-UP MONITOR MODE | ||||
|
Mode |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
VGA |
On |
On |
On |
On |
|
CGA |
On |
On |
Off |
On |
|
MDA |
Off |
On |
Off |
On |
|
EGA |
On |
Off |
Off |
On |
|
MGA |
Off |
Off |
Off |
On |
|
WAIT STATE SELECTION | ||
|
Setting |
J2 | |
| » |
0 |
On |
|
1 |
Off | |
|
BUS SIZE SELECTION | |||
|
Setting |
SW1/5 |
J1 | |
| » |
Autodetect |
On |
Off |
|
8-bit |
Off |
Off | |
|
16-bit |
Off |
On | |
