TECHNOLOGY POWER ENTERPRISES, INC.
TP SONIC MIRAGE
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
S3 Inc. |
|
Highest Resolution Supported |
1280 x 1024 |
|
Data Bus Type |
32-bit EISA |
|
Memory Type |
VRAM |
|
Maximum Onboard Memory |
1MB |
|

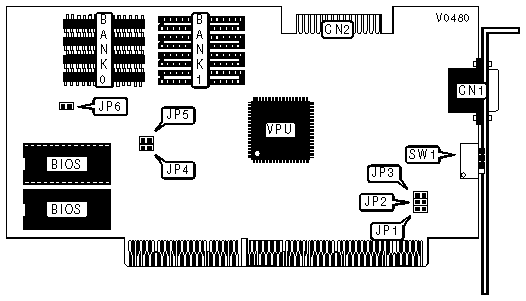

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
VESA Feature connector |
CN2 |
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP4 |
Closed |
|
JP5 |
Open |
|
MONITOR SELECTION | |||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
|
640 x 480 / 60Hz / non-interlaced |
Off |
Off |
Off |
|
640 x 480 / 72Hz / non-interlaced |
On |
Off |
Off |
|
800 x 600 / 60Hz / non-interlaced |
Off |
On |
Off |
|
800 x 600 / 72Hz / non-interlaced |
On |
On |
Off |
|
800 x 600 / 56Hz / non-interlaced |
Off |
Off |
On |
|
1024 x 768 / 43.5Hz / interlaced |
On |
Off |
On |
|
1024 x 768 / 60Hz / non-interlaced |
Off |
On |
On |
|
800 x 600 / 70Hz / non-interlaced |
On |
On |
On |
|
COLOR MODE | ||
|
Setting |
JP1 | |
| » |
6-bit per color mode |
Closed |
|
8-bit per color mode |
Open | |
|
MONITOR ID DETECTION | |||
|
Setting |
JP2 |
JP3 | |
| » |
RAMDAC sensing |
Closed |
Open |
|
Monitor ID sensing |
Open |
Closed | |
|
VRAM SPEED | ||
|
Setting |
JP6 | |
| » |
80ns |
Open |
|
70ns |
Closed | |
|
VIDEO MEMORY SIZE SELECTION | ||
|
Setting |
SW1/4 | |
| » |
512KB (BANK 0 enabled) |
On |
|
1MB (BANK 0 & BANK 1 enabled) |
Off | |
|
VIDEO MEMORY CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 | |
| » |
512KB |
(4) 256K x 4 |
NONE |
|
1MB |
(4) 256K x 4 |
(4) 256K x 4 | |
