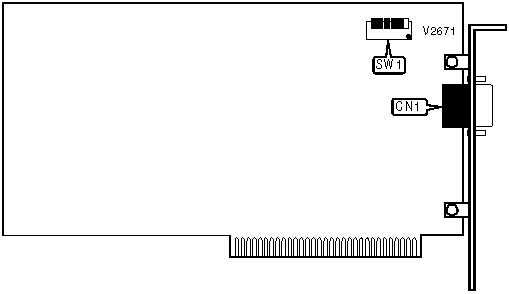

TANDY/RADIO SHACK
DUAL DISPLAY GRAPHICS ADAPTER (250-3045)
|
Card Type |
Video card |
|
Video Processor |
6845 |
|
Data Bus |
8-bit ISA |
|
Video Types Supported |
Monochrome, CGA, Plantronics |
|
Highest Resolution Supported |
720 x 348 |
|
CONNECTIONS | |
|
Function |
Label |
|
9-pin video out connector |
CN1 |
|
Note:An RCA jack for composite video modes is provided on an included adapter cable. | |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/6 |
On |
|
VIDEO MODE SELECTION | ||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
| » |
Emulate color on monochrome monitor |
On |
On |
Off |
On |
On |
|
Monochrome mode |
Off |
On |
Off |
On |
On | |
|
Color mode |
On |
Off |
Off |
On |
On | |
|
Composite color mode |
On |
Off |
On |
Off |
Off | |
|
Composite monochrome mode |
On |
Off |
On |
Off |
On | |
