TRUEVISION, INC.
TARGA+
|
Card Type |
Video card |
|
Video Chip Set |
Unidentified |
|
Maximum Video Memory |
Unidentified |
|
Data Bus |
16-bit ISA |
|
Video Types Supported |
VGA |
|
Highest Resolution Supported |
1280 x 1024 |
|

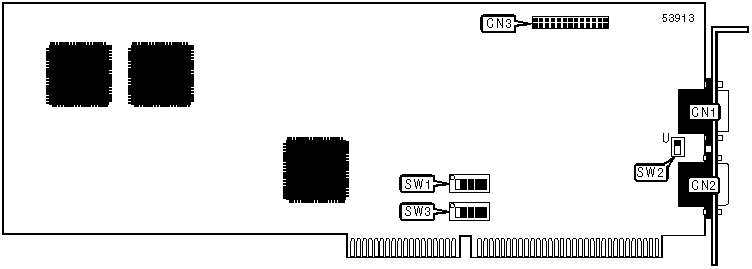

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Composite video in |
CN1 |
Feature connector |
CN3 |
|
Composite video out |
CN2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
TARGA compatible mode enabled (non contiguous I/O mapping) |
SW1/4 |
On |
|
TARGA compatible mode disabled (contiguous I/O mapping) |
SW1/4 |
Off | |
| » |
Factory configured - do not alter |
SW1/5 |
On |
| » |
H/V sync output |
SW2 |
Down |
|
S-video installed |
SW2 |
Up | |
| » |
IRQ request shared |
SW3/5 |
Off |
|
IRQ request not shared |
SW3/5 |
On | |
|
INTERRUPT SELECTION | ||||
|
IRQ |
SW3/1 |
SW3/2 |
SW3/3/ |
SW3/4 |
|
IRQ3 |
On |
Off |
Off |
Off |
|
IRQ7 |
Off |
On |
Off |
Off |
|
IRQ10 |
Off |
Off |
On |
Off |
|
IRQ15 |
Off |
Off |
Off |
On |
|
BASE I/O ADDRESS SELECTION | |||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
|
200 |
On |
On |
On |
|
210 |
On |
On |
Off |
|
220 |
On |
Off |
On |
|
230 |
On |
Off |
Off |
|
240 |
Off |
On |
On |
|
250 |
Off |
On |
Off |
|
260 |
Off |
Off |
On |
|
270 |
Off |
Off |
Off |
