UNIDENTIFIED

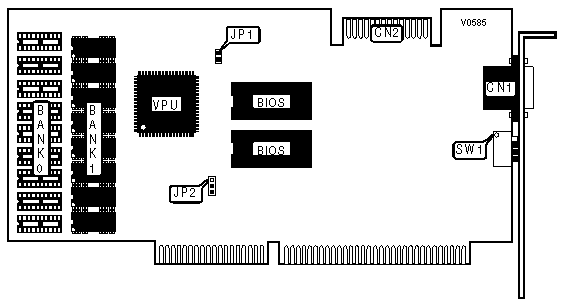

PVGA 1024 CARD
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
512KB |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
VGA feature connector |
CN2 |
|
DISPLAY TYPE SELECT | ||
|
Setting |
SW1/1 | |
| » |
PS/2 fixed frequency |
Off |
|
Multi frequency |
On | |
|
VGA MODE SELECT | ||
|
Setting |
SW1/2 | |
| » |
PS/2 all VGA modes |
On |
|
PC/AT Color/Monochrome |
Off | |
|
FACTORY CONFIGURED SETTING | |
|
Switch |
Setting |
|
SW1/1 |
Off |
|
BIOS BUS SELECT | ||
|
Setting |
SW1/4 | |
| » |
Autodetect 16-bit BIOS |
On |
|
8-bit BIOS |
Off | |
|
FEATURE CONNECTOR CLOCK SELECT | ||
|
Setting |
JP1 | |
| » |
Enabled |
Pins 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed | |
|
AUTODETECT SELECT | ||
|
Setting |
JP2 | |
| » |
Autodetect enabled |
Closed |
|
16-bit BIOS |
Open | |
|
Note:Do not set JP2 to 16-bit BIOS if you have not run the proprietary software 16Test. This software will check to see if your system can handle a 16-bit BIOS. | ||
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
256KB |
(9) 64K x 4 |
(9) 64K x 4 |
|
512KB |
(9) 64K x 4 |
(9) 64K x 4 |
