UNIDENTIFIED
DVGA
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
256KB |
|

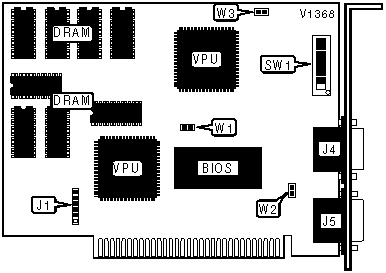

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
6-pin light pin connector |
J1 |
15-pin analog video port |
J5 |
|
15-pin analog video port |
J4 | ||
|
MONITOR TYPE SELECTION | ||||
|
Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
MD attached |
On |
On |
On |
On |
|
CD attached |
Off |
On |
On |
On |
|
ECD attached |
On |
Off |
On |
On |
|
TTL multi-frequency |
Off |
Off |
On |
On |
|
Analog multi-frequency |
Off |
On |
On |
Off |
|
Color or Monochrome PS/2 |
On |
On |
On |
Off |
|
VIDEO ADAPTER CONFIGURATION | |
|
Setting |
SW1/5 |
|
Primary |
On |
|
Secondary |
Off |
|
VIDEO TYPE CONFIGURATION | |||
|
Setting |
SW1/6 |
SW1/7 |
SW1/8 |
|
Automatic |
On |
On |
On |
|
MGA-locked |
On |
Off |
On |
|
CGA-locked |
Off |
On |
On |
|
EGA-locked |
Off |
Off |
On |
|
VGA-locked |
On |
On |
Off |
|
VGA-protected |
Off |
On |
Off |
|
SMALL PALETTE CONFIGURATION | |
|
Setting |
W3 |
|
256KB DAC |
Closed |
|
16MB |
Open |
|
BASE I/O ADDRESS SELECTION | |
|
Address |
W1 |
|
2xxh |
Closed |
|
3xxh |
Open |
|
XT SLOT SELECTION | |
|
Setting |
W2 |
|
XT Slot 8 |
Closed |
|
Other |
Open |
