VTECH INDUSTRIES, INC.
LASER XT/3 MONOCHROME GRAPHICS/COLOR GRAPHICS CARD
|
Card Type |
Video card |
|
Video Chip Set |
Unidentified |
|
Highest Resolution Supported |
720 x 348 |
|
Maximum Video Memory |
Unidentified |
|
Data Bus |
8-bit ISA |
|
Video Types Supported |
Monochrome, CGA |
|

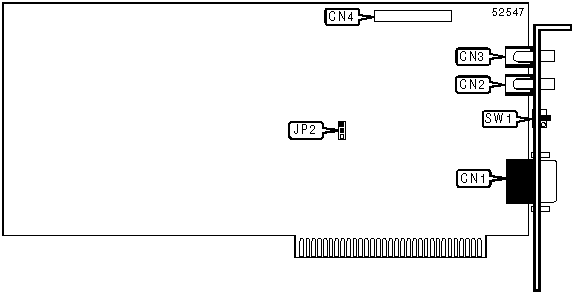

CONNECTIONS | |
|
Function |
Label |
|
15-pin analog monitor port |
CN1 |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
BIOS enabled |
JP1 |
Pins 1 & 2 closed |
|
BIOS disabled |
JP1 |
Pins 2 & 3 closed |
|
CGA selected |
SW1 |
On |
|
MDA selected |
SW1 |
Off |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Note: The purposes of CN2, CN3 and CN4 are unidentified. |
