VISIONETICS INTERNATIONAL
TV MASTER
|
Card Type |
Tuner card |
|
Video Chip Set |
Unidentified |
|
Maximum Video Memory |
None |
|
Video Types Supported |
Unidentified |
|
Highest Resolution Supported |
Unidentified |
|
Data Bus |
16-bit ISA |
|
Format Supported |
NTSC, NTSC Japan, PAL B/G, PAL D/K, PAL I, SECAM TV |
|

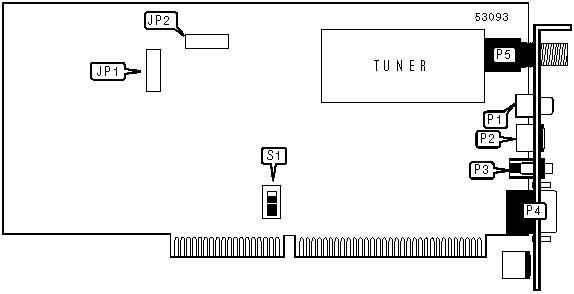

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Teletext module |
JP1 |
Audio out |
P3 |
|
Teletext module |
JP2 |
15-pin analog video port |
P4 |
|
Composite video in |
P1 |
RF connector |
P5 |
|
S-video out |
P2 | ||
|
BASE I/O ADDRESS SELECTION | |||||
|
Setting |
S1/1 |
S1/2 |
S1/3 |
S1/4 | |
|
700h |
On |
On |
On |
On | |
|
710h |
On |
On |
On |
Off | |
|
720h |
On |
On |
Off |
On | |
| » |
730h |
On |
On |
Off |
Off |
|
740h |
On |
Off |
On |
On | |
|
750h |
On |
Off |
On |
Off | |
|
760h |
On |
Off |
Off |
On | |
|
770h |
On |
Off |
Off |
Off | |
|
780h |
Off |
On |
On |
On | |
|
790h |
Off |
On |
On |
Off | |
|
7A0h |
Off |
On |
Off |
On | |
|
7B0h |
Off |
On |
Off |
Off | |
|
7C0h |
Off |
Off |
On |
On | |
|
7D0h |
Off |
Off |
On |
Off | |
|
7E0h |
Off |
Off |
Off |
On | |
|
7F0h |
Off |
Off |
Off |
Off | |
|
Note:Exact position of "On" & "Off" is unidentifed. | |||||
