UNIDENTIFIED
VGA -16
|
Card Type |
Video card |
|
Video Chip Set |
Unidentified |
|
Maximum Video Memory |
256K |
|
Video Types Supported |
Monochrome, CGA, EGA, VGA |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus |
16-bit ISA |
|

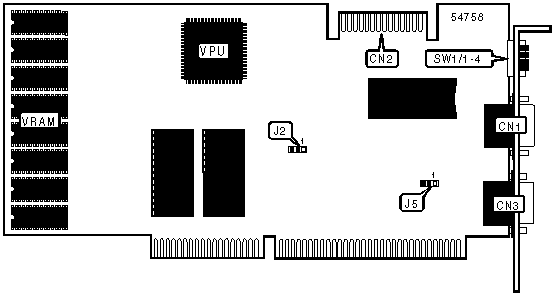

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port |
CN1 |
9-pin digital video port |
CN3 |
|
Unidentified |
CN2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
IRQ 2 Enabled |
J5 |
Pins 2 & 3 closed |
|
IRQ 2 Disabled |
J5 |
Pins 1 & 2 closed | |
|
BUS SIZE SELECTION | |
|
Setting |
J2 |
|
8-bit |
Pins 1 & 2 closed |
|
16-bit |
Pins 2 & 3 closed |
|
MONITOR TYPE SELECTION | ||||
|
Configuration |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
IBM PS/2 monitor |
On |
On |
On |
On |
|
MDA monitor |
On |
On |
On |
Off |
|
CGA monitor |
Off |
On |
On |
Off |
|
EGA monitor |
On |
Off |
On |
Off |
|
NEC Multisync or compatible |
Off |
Off |
On |
Off |
|
NEC Multisync Plus or compatible |
On |
On |
Off |
Off |
|
NEC Multisync 2A |
Off |
On |
Off |
Off |
|
NEC XL |
On |
Off |
Off |
Off |
|
RESERVED |
Off |
Off |
Off |
Off |
|
Non-IBM VGA (mono) |
Off |
On |
On |
On |
|
Non-IBM VGA (color) |
On |
Off |
On |
On |
|
Non-IBM VGA 16-inch (color) |
Off |
Off |
On |
On |
